PUTKILASER
VINKIT JA NEUVOT
Kokosimme tähän pähkinänkuoreen muutamia oleellisia vinkkejä ja neuvoja herättämään ajatuksia tuotesuunnittelun tueksi. Mikäli haluat keskustella lisää putkilaserin mahdollisuuksista, niin ota rohkeasti yhteyttä!
1. Suunnittele laserille – osat suoraan oikeaan muotoon
Laserleikkaus mahdollistaa tarkan muodon, viisteet, liitosurat ja kohdistukset yhdellä ajolla. Tämä vähentää mekaanista työtä ja varmistaa osien istuvuuden suoraan ilman jigejä tai mittailua.

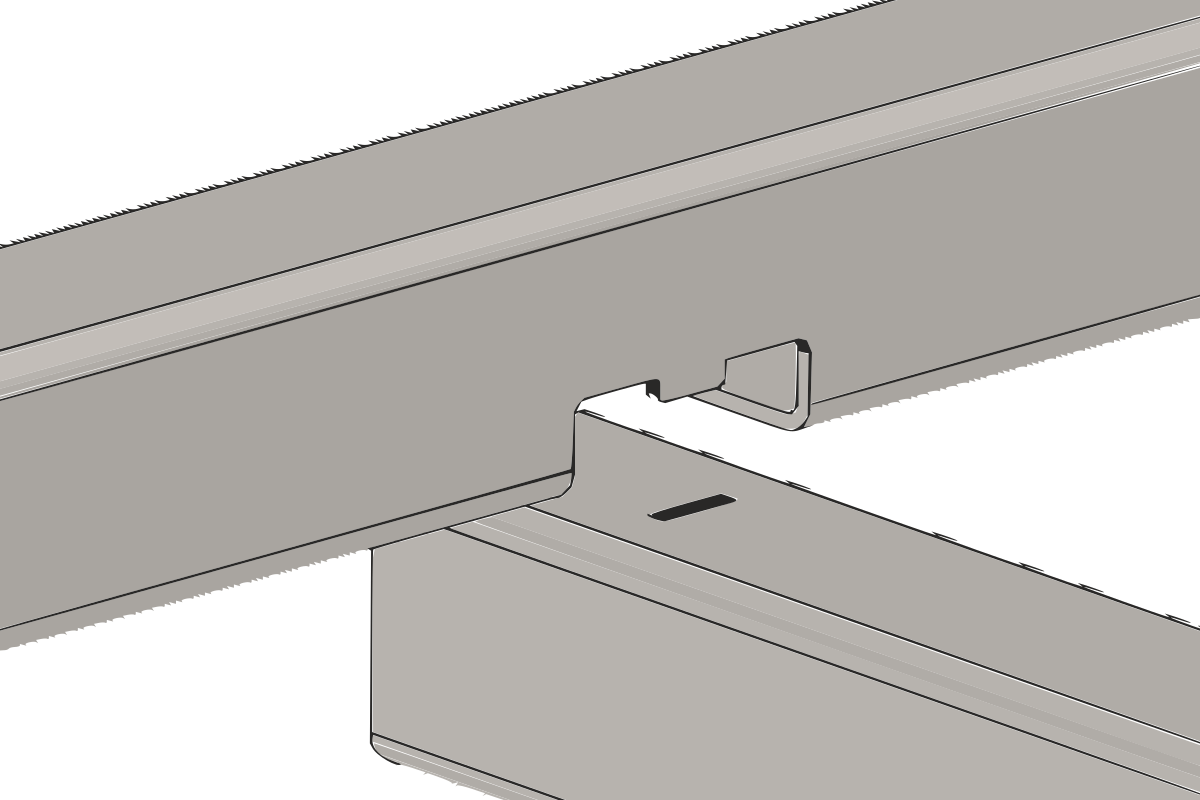

Vinkki: Slot & tab -liitokset lukitsevat (ns. huonekaluliitos) osat oikeaan asentoon – nopeuttaen hitsausta ja parantaen laatua.
2. Korvaa levyrakenteet putkilla – yksinkertaisempi valmistus
Useat levyosista koostuvat rakenteet voidaan suunnitella uudelleen putkiprofiileista. Laserleikattu putkirakenne voi korvata useita osia, vähentää hitsausliitoksia ja parantaa rakenteen jäykkyyttä.
Vinkki: Rakenne, joka ennen koostui kolmesta osasta, voidaan tehdä yhdestä putkesta – ja vieläpä nopeammin.

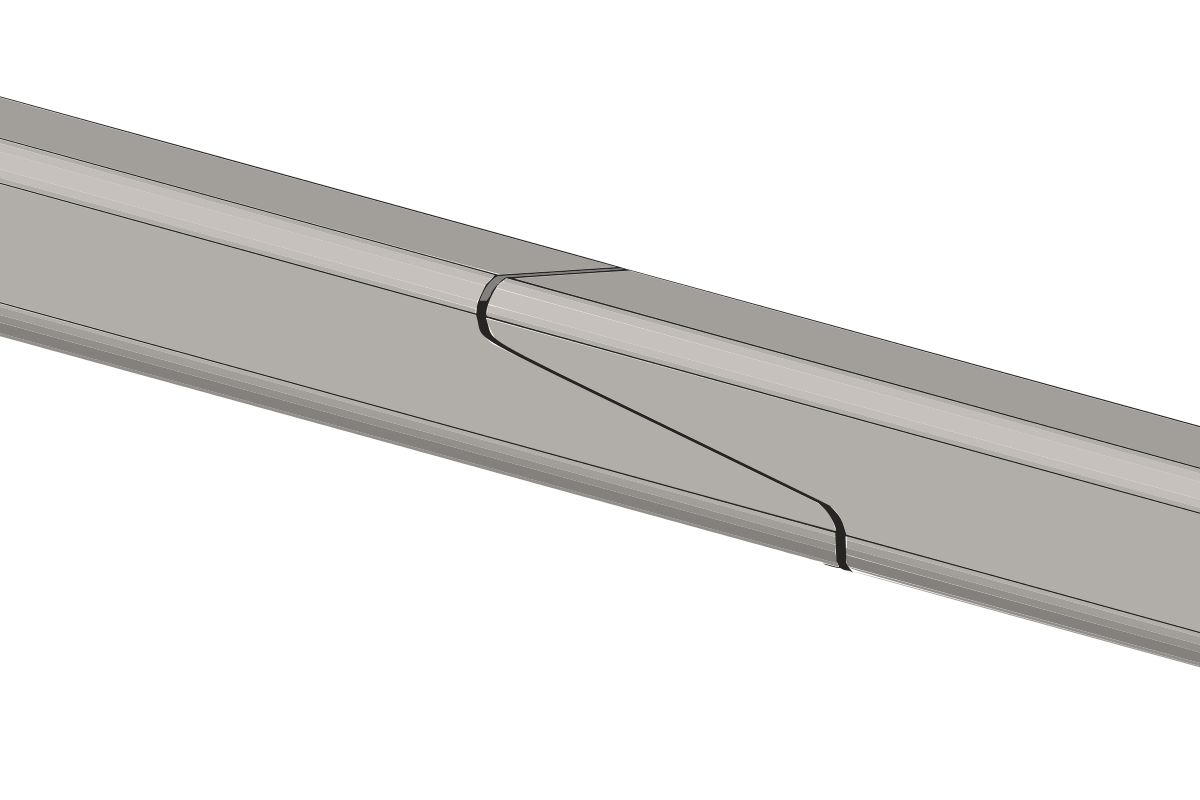

3. Hyödynnä common line -leikkaus – vähemmän hukkaa
Sarjavalmistuksessa voidaan käyttää yhteisleikkausta eli common line -tekniikkaa. Kun osat leikataan suoraan toisiaan vasten, säästyy materiaalia ja koneaikaa – ja tuotanto nopeutuu.
Vinkki: Erityisen tehokas samanmuotoisissa, toistuvissa osissa – kannattaa kysyä jo tarjousvaiheessa.
4. Suunnittele kokonaisuus, älä vain osia
Kun suunnittelu lähtee putkilaserin ehdoilla, voidaan koko rakenne miettiä uudelleen: vähemmän liitoksia, vähemmän työvaiheita, nopeampi kokoonpano. Tulos näkyy suoraan tuotannon tehokkuudessa.
Vinkki: Putkilaserille valmistusystävällinen rakenne ei ole vain helpompi valmistaa – se on usein myös kevyempi ja tarkempi.
5. Jiiriliitokset – tarkkaa kulmaa ilman sovittelua
Putkilaserilla voidaan leikata putkien päät valmiiksi kulmaan (esim. 45°), jolloin sauma istuu täydellisesti ilman hiontaa tai muotoon sovittamista. Tämä parantaa hitsauslaatua ja vähentää työaikaa. Myös kohdistusmuotojen lisääminen on mahdollista, mikä edelleen parantaa valmistettavuutta ja laatua.
Vinkki: Jiiriliitos yhdistettynä slot & tab -rakenteeseen tekee kokoonpanosta suoraviivaisen – ja hitsaussauma syntyy oikeaan kohtaan ilman lisäpaikoitustyötä.

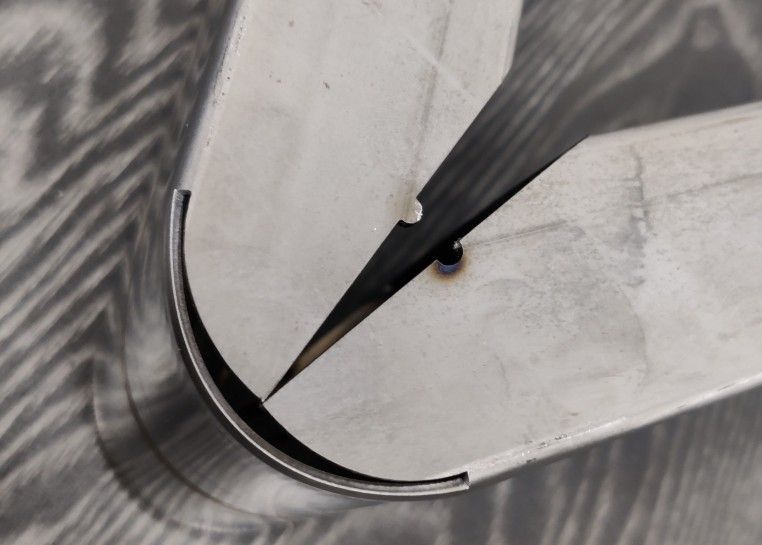

6. Taivutettava jiiriliitos – yksi osa, täsmällinen kulma
Erikoisratkaisuna jiiriliitos voidaan toteuttaa myös niin, että kulmarakenne leikataan yhdestä osasta ja muoto saadaan vasta taivutuksessa. Osat ovat siis valmiiksi "kiinni toisissaan", ja taivuttamalla muodostuu kulma. Näin vähennetään liitosten määrää ja saavutetaan erittäin siisti lopputulos.
Huomio: Hitsaus tehdään edelleen kulmaan – mutta valmistus nopeutuu, koska erillisiä liitettäviä osia ei tarvita ja kulma on taivutuksen jälkeen täsmällinen.
Vinkki: Sopii erityisesti kehikkorakenteisiin, koteloihin, huonekalujen runkoihin ja kaikkiin kohteisiin, joissa ulkonäkö ja mittatarkkuus ratkaisevat.
YHTEENVETO
Putkilaserin täysi hyödyntäminen alkaa suunnittelupöydältä. Kun rakennetta lähestytään putkilaserin ehdoilla, säästät sekä valmistuksessa että kokoonpanossa – ja lopputulos on entistä parempi.
Ota meihin yhteyttä jo suunnitteluvaiheessa – me autamme sinua optimoimaan idean valmistusystävälliseksi ja kustannustehokkaaksi.
